HIWIN上银 FSV 上银滚珠丝杠系列
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 FSV 上银滚珠丝杠系列，-HIWIN上银 FSV 上银滚珠丝杠系列-HIWIN上银 FSV 上银滚珠丝杠公司 HIWIN滚珠丝杠，在工业自动化领域中，扮演着重要的角色。它的作用就像是工业系统的骨架，承担着连接和传递力量的重任。HIWIN滚珠丝杠不仅具备高精度、高刚度的特点，更重要的是，它能够实现高速、高调制的运动。无论是在机械加工行业还是在电子设备制造领域，HIWIN滚珠丝杠都发挥着极其重要的作用。它的出现，使得工业机械的运作变得更加精密、高效，有效提高了生产效率-HIWIN上银 FSV 上银滚珠丝杠系列--HIWIN上银 FSV 上银滚珠丝杠系列-
HIWIN上银 FSV 上银滚珠丝杠系列 产品参数

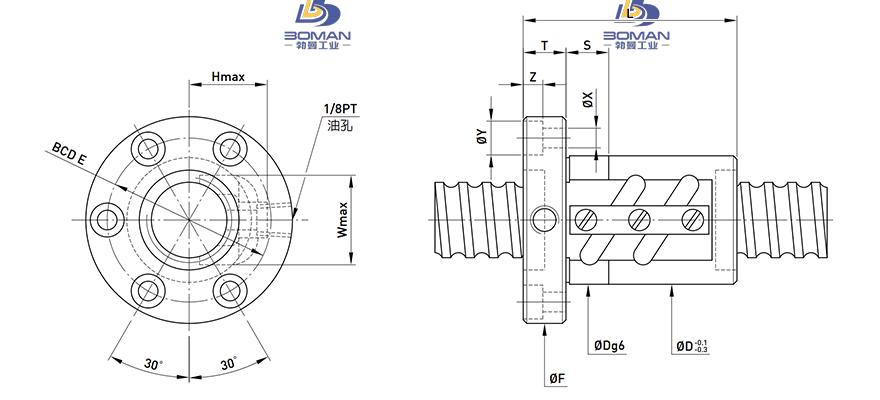

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 17.324 |
|
| 滚珠节圆直径 | 20.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 35 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 60 |
|
| 螺母安装 | PCD | 46 |
| 额定动负载 | CaN | 1519 |
| 额定静负载 | C0aN | 3465 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 39 |
HIWIN上银 FSV 上银滚珠丝杠系列此型号部分数据来源于NSK W5004C-33T-C7S12 nsk dd马达编程
